Откривање на перформансите на инженерската пластика: декодирање на научното значење на девет клучни индикатори и мудроста на изборот на материјали

Како основен материјал во модерната индустрија, пластиката се прошири од секојдневни производи за широка потрошувачка до полиња со висока технологија, како што се воздушната и прецизните инструменти. Разбирањето на различните индикатори за физичка сопственост на пластичните материјали не е само фундаментално за инженерите, туку и клучен предуслов за компаниите да постигнат иновации во производите. Оваа статија обезбедува сеопфатно разбирање на науката за материјалите и практични упатства за избор на материјали преку анализа на девет клучни индикатори за изведба на пластиката.

I. Преглед на основните својства: тридимензионално разбирање на физичките, механичките и хемиските перформанси

Физичките својства на пластиката вклучуваат индикатори како што се густина, апсорпција на вода и намалување на обликувањето, кои директно влијаат на стабилноста на тежината на производот и на точноста на димензиите. Механичките својства го одразуваат однесувањето на материјалот под надворешни сили и се централни за дизајнот на структурните компоненти. Хемиските перформанси ја одредуваат отпорноста на материјалот во различни средини, директно влијаејќи на работниот век на производот и опсегот на примена.

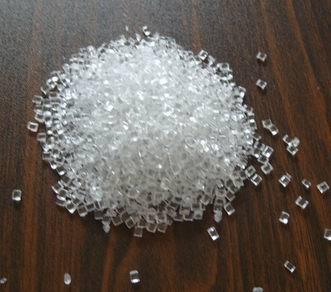

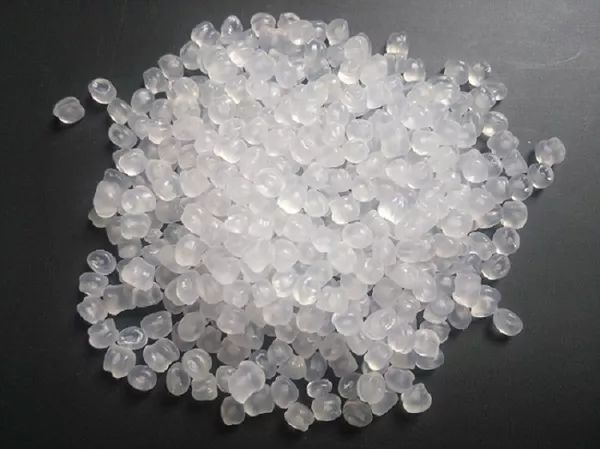

Земањеполипропилен (PP)иполикарбонат (компјутер)како примери, иако и двете припаѓаат на широката категорија на пластика, нивните густини значително се разликуваат: PP има густина од само 0,90–0,91 g/cm³, додека PC достигнува 1,20 g/cm³. Оваа разлика во густината не само што влијае на тежината на финалниот производ, туку се однесува и на економските фактори како што се трошоците за суровини и транспортните трошоци.

II. Тријада на механичка сила: Механички свет на својства на затегнување, флексија и удар

Јачина на истегнувањеја мери максималната носивост на материјалот под напнатост, типично изразена во мегапаскали (MPa). Јакоста на истегнување на стандардниот полипропилен е околу 30-40 MPa, додека инженерската пластика како најлон 66 може да достигне 80-90 MPa, а специјализираната инженерска пластика како PEEK (полиетертеркетон) може да надмине 100 MPa.

Јачина на свиткувањеја рефлектира способноста на материјалот да се спротивстави на деформација на свиткување и фрактура, што е од клучно значење за структурните компоненти кои носат товари на свиткување. На пример, јакоста на свиткување на ABS е приближно 65–85 MPa, што може да се зголеми за над 50% со засилување со стаклени влакна. Ова објаснува зошто многу инженерски структурни компоненти се одлучуваат за армирана пластика.

Јачина на ударукажува на капацитетот на материјалот да апсорбира енергија од удар без да се скрши и е клучен индикатор за проценка на цврстината. Вообичаените методи на тестирање вклучуваат Izod (конзолен сноп) и Charpy (едноставно поддржан зрак) ударни тестови. Широката употреба на поликарбонат во безбедносните заштитни апликации во голема мера се должи на неговата висока јачина на удар од 60–90 kJ/m².

III. Површинските својства и електричните карактеристики: практичното значење на цврстината и диелектричните перформанси

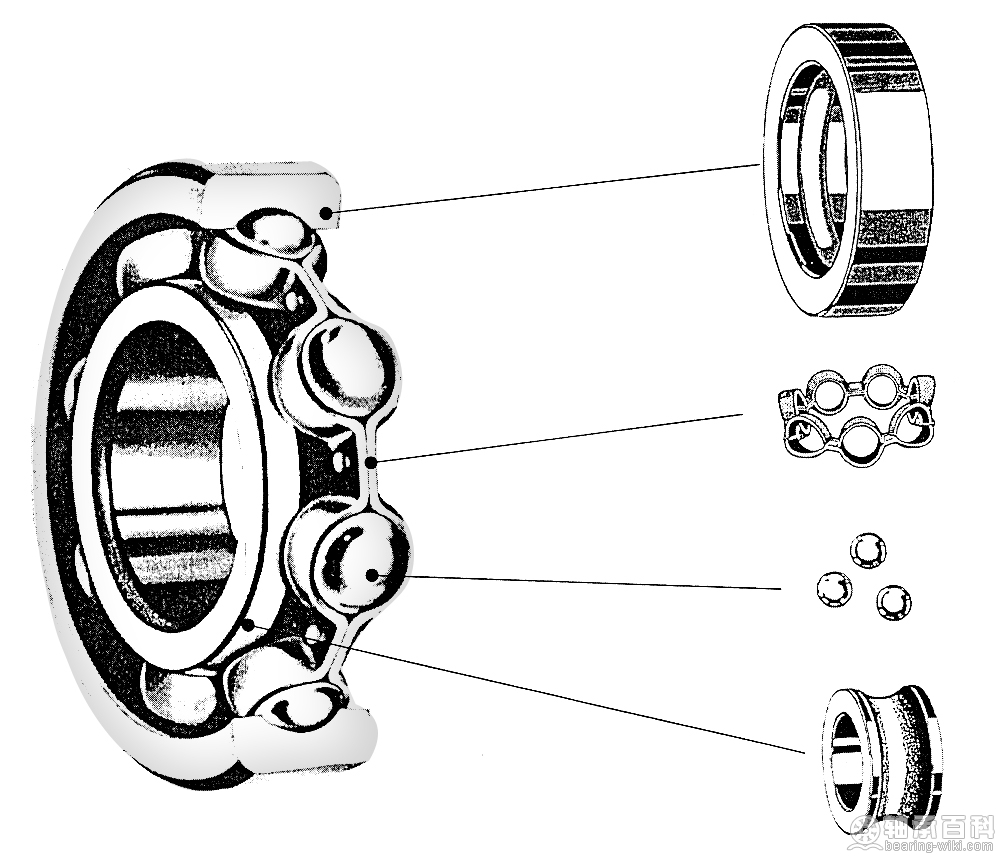

Цврстината на пластиката обично се мери со помош на дурометри Rockwell или Shore и ја покажува отпорноста на материјалот на вдлабнување на површината. Пластиката со висока цврстина како полиоксиметилен (POM, Rockwell hardness M80-90) е посоодветна за делови отпорни на абење како што се запчаници и лежишта, додека материјалите со ниска цврстина како термопластични еластомери се идеални за апликации за запечатување.

Диелектричните својства се важни показатели за проценка на изолациската способност на пластиката, вклучувајќи ја диелектричната константа, загубата на диелектрикот и дефектниот напон. Во електрониката и електричните полиња, пластиката со ниски диелектрични константи (на пример, тефлонски, со диелектрична константа од околу 2,1) помага да се намали загубата на сигналот во преносот, додека материјалите со висока диелектрична јачина (на пример, полиимид) се погодни за високонапонски изолациски средини.

IV. Температура и отпорност на временските услови: разликување помеѓу температурата на отклонување на топлина и максимална работна температура

Температура на отклонување на топлина (HDT) е температурата на која пластиката се деформира до одреден степен под стандардно оптоварување, што служи како референца за краткорочна отпорност на топлина. Максималната работна температура, сепак, е горната граница за долгорочна употреба на материјалот; двете не треба да се мешаат. На пример, стандардниот ABS има HDT од околу 90-100°C, но неговата максимална температура за континуирано сервисирање е само 60-80°C.

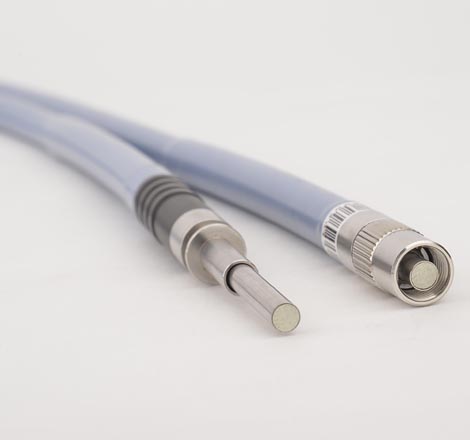

Ултравиолетовото (УВ) и пропустливоста на видливата светлина директно влијаат на работниот век на пластиката во надворешни средини и нејзината соодветност за оптички апликации.Полиметил метакрилат (PMMA)може да се пофали со пропустливост на светлина до 92%, што ја заслужи титулата „кралица на пластиката“, но бара УВ апсорбери за долготрајна употреба на отворено. Спротивно на тоа,полифенилен сулфид (PPS)инхерентно поседува одлична отпорност на временски услови и може долгорочно да се користи на отворено без дополнителен третман.

V. Хемиска стабилност

Хемиската отпорност на пластиката значително варира во зависност од видот на пластиката и хемиската средина. Политетрафлуороетилен (PTFE) покажува исклучителна отпорност на речиси сите хемикалии, додека полиестерската пластика лесно се еродира од силни киселини и бази. Изборот на материјалот мора да ги земе предвид вистинските видови, концентрации и температури на вклучените хемикалии.

VI. Методологија за избор на материјали: балансирање на перформанси и иновативни апликации

Во практична примена, ретко е да се најде една пластика која се истакнува во сите индикатори за изведба. Вештите инженери мора да направат компромиси помеѓу различни својства: барањата за висока јачина може да бидат по цена на цврстина; следењето на висока пропустливост на светлина може да ја намали атмосферската отпорност; изборот на материјали со силна хемиска отпорност често подразбира повисоки трошоци.

Во последниве години, границите на изведбата на пластиката континуирано се прошируваат преку методи како што се модификација на мешање, композитно засилување и нанотехнологија. Пластиката засилена со стаклени влакна може да ја зголеми јачината неколку пати, адитивите за атмосферски влијанија овозможуваат стандардната пластика да се прилагоди на надворешните средини, а додавањето на антистатички средства ја проширува примената на пластиката во полето на електрониката.

Заклучок

Разбирањето на деветте клучни индикатори за изведба на пластичните материјали е основа за компаниите да избираат материјали, да дизајнираат производи и да ги оптимизираат процесите. Со тековниот напредок во науката за материјали, пластиката се развива кон повисоки перформанси, поголема функционалност и зголемена одржливост. Во контекст на неутралноста на јаглеродот, новите материјали како што се био-базирана пластика и биоразградлива пластика ќе претставуваат нови можности за индустријата.

Во оваа ера каде материјалите ги дефинираат производите, совладувањето на научната суштина на својствата на пластиката не само што помага да се подобри квалитетот на производот, туку и служи како витален двигател за технолошките иновации. Изборот на вистинската пластика е првиот чекор во впивањето на производот со супериорни перформанси и трајна вредност.
